    Камеры КСО

    Описание

    Назначения:
    КСО - Камера сборная одностороннего обслуживания, представляет собой металлоконструкцию с сериями ячеек,собранную из листовых гнутых профилей и предназначенных для распределения потоков электроэнергии на несколько отдельных потребляющих сетей. Изготовление КСО осуществляется в соответствии с разработанными типовыми проектами, и могут комплектоваться различным оборудованием.
    Область и условия применения:
    Применяются в качестве распределительных пунктов городских и промышленных подстанций, крупных промышленных предприятиях, объектах электроэнергетики, народном хозяйстве. Камеры КСО могут использоваться для комплектации распределительных устройств  с системой, изолированной или заземленной нейтралью.
    Отличительные особенности:
    •  компактность (ширина по фронту 750 мм, глубина 1100 мм);
    •  камеры разделены на отсеки: высоковольтный, релейный, кабельный;
    •  имеются различные блокировки для защиты от ошибочных операций при обслуживании и ремонте, необходимый набор соответствует всем правилам ПУЭ;
    •  удобные и простые в обслуживании;
    •  выполняются по схемам главных цепей и цепей вторичной коммутации, по требованиям заказчика;
    •  использование по требованию заказчика коммутационных аппаратов и устройств РЗА;
    •  надежность КСО и высокое качество,повышают безопасность при их использовании и обслуживанию;
    •  различные коммутационные аппараты, отечественные или импортные;
    Классификация по параметрам:
    - по типу водного аппарата
    - по способу выполнения нейтрали
    - по взаимному расположению изделий
    - система сборных шин
    - по выполнению высоковольтного ввода
    - по выполнению высоковольтного вывода
    - по способу установки
    - по степени защиты по ГОСТ 14254

    Конструктивное исполнение:

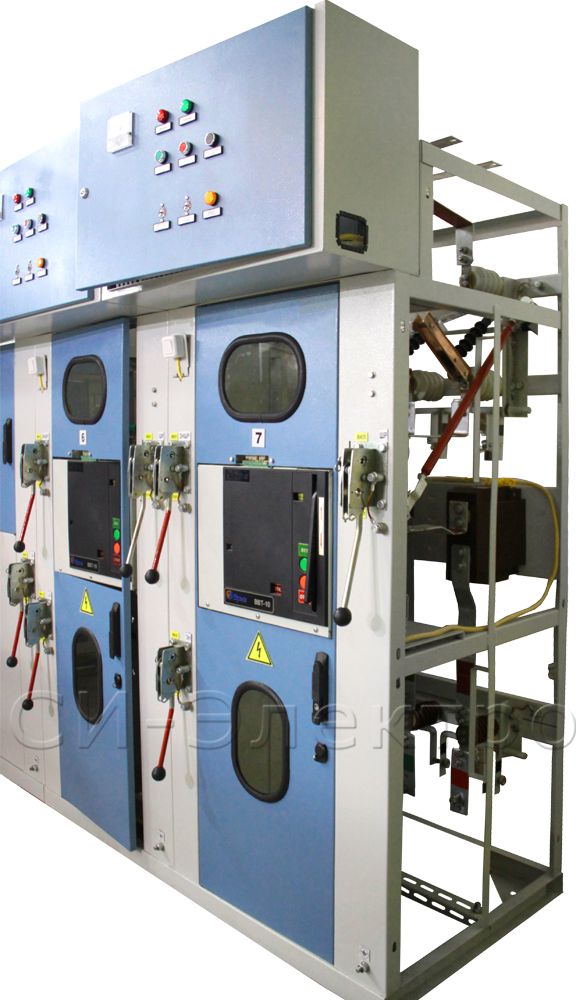

    Камера КСО представляет собой сварную металлическую конструкцию из гнутых стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде — приводы выключателей, разъединителей, а также аппаратура вспомогательных цепей.
    Доступ в камеру обеспечивается через две двери:

    — верхнюю: в зону вакуумного выключателя, трансформатора напряжения или предохранителя;
    — нижнюю: в зону кабельных присоединений, силового трансформатора или разрядников.

    Нижняя дверь имеет смотровое окно для обзора внутренней части камер без снятия напряжения. Верхняя дверь является панелью, на которой смонтирована аппаратура схем вспомогательных цепей. На фасаде размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. Внутри камера освещена лампой накаливания.
    В средней части камеры на фасаде расположена панель зажимов, служащая каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации, для выполнения междукамерных вторичных соединений при монтаже камер КСО.
    Конструкция ячеек КСО обеспечивает сборку камер в ряд РУ и соединение главных цепей по сборным шинам. Сборные шины, шинные и секционные разъединители камер КСО имеют с фасадной стороны сетчатые ограждения. Конструкция камер КСО обеспечивает механические блокировки, не допускающие включение и отключение заземляющих ножей и шинного разъединителя. Корпус камеры КСО допускает непосредственную приварку его к металлическим заземленным конструкциям. На фасаде камеры расположен зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению.

    Технические характеристики

    Номинальное напряжение, кВ 6; 10
    Номинальное рабочее напряжение, кВ 7,2; 12
    Номинальный ток главных цепей, А 400; 630; 1000; 1600
    Номинальный ток сборных шин, А 630; 1000; 2000
    Номинальный ток отключения камер с вакуумным высоковольтным выключателем, кА 12,5; 20; 31,5
    Номинальный ток отключения камер с выключателем нагрузки, А 630
    Номинальный ток электродинамической стойкости с вакуумным высоковольтным выключателем нагрузки, кА 32; 51
    Ток термической стойкости камер с вакуумным высоковольтным выключателем (1с), кА 12,5; 20
    Время протекания тока термической стойкости, с 1
    Степень защиты по ГОСТ 14254-96 IP20 – для наружных оболочек фасада и боковых сторон камер; IP30 – для боковых стенок крайних в ряду камер; IP00 – для остальных частей камер КСО IP20-для остальной части камер
