    Представляете себе такую картину: идет вечером по улице электрик и на каждом столбе щелкает выключателем, чтобы включить свет. А ведь в далекие времена так и было. Фонарщики зажигали каждый городской фонарь. Сегодня для контроля включения уличных фонарей существует шкаф управления освещением в автоматическом или ручном режиме. Это устройство позволяет в один миг включить все светильники на городской магистрали.

    На самом деле схема управления уличным освещением не так проста. Каждый фонарь имеет блок управления лампами, имеющий соединение с выключателями шкафа. Все зональные шкафы связаны с центральным сервером, откуда производится дистанционное управление подачей электропитания. Рассмотрим устройство одного из звеньев этой сложной цепи.

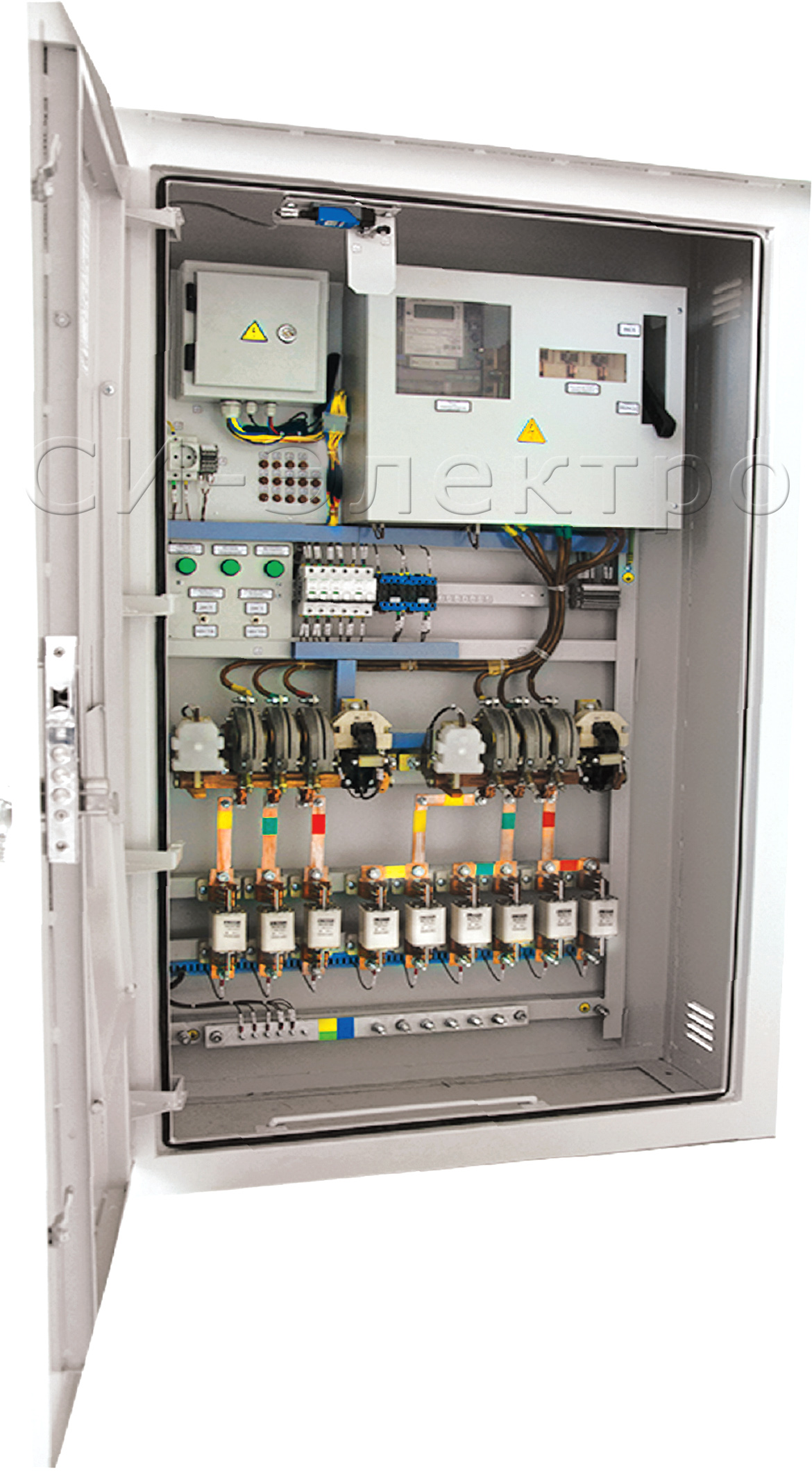

    Промежуточным объектом между уличными светильниками и диспетчером является шкаф уличного освещения серии И-710. Шкаф представляет собой стальной сейф с двойными стенками, внутри которого находятся следующие электроприборы:

    • - рубильник;
    • - вводные предохранители;
    • - прибор учета расхода электроэнергии;
    • - электромагнитные выключатели-разъединители (контакторы);
    • - устройства защиты отходящих линий;
    • - автоматические устройства управления (фотоэлементы, реле времени).

    Такой шкаф позволяет управлять уличным освещением в автоматическом и ручном режимах. Ручное управление подразумевает как местное включение, так и удаленное – с диспетчерского пункта. Когда осуществляется сборка шкафов освещения, внутри устанавливаются электрическая розетка на 220 В и лампа освещения внутреннего пространства шкафа. Это дает возможность ремонтной бригаде моментально подключить вспомогательное оборудование.

    Шкафы уличного освещения классифицируются по номинальной нагрузке силовых цепей. Применение этих устройств не ограничивается городским освещением, в них нуждаются промышленные предприятия, садоводческие хозяйства и иные территории. В зависимости от назначения разрабатывается и собирается несколько модификаций.

     ______________________________________________________________________

    Производство и сборка шкафов уличного освещения И710 от компании "СИ Электро" ©



    Представляете себе такую картину: идет вечером по улице электрик и на каждом столбе щелкает выключателем, чтобы включить свет. А ведь в далекие времена так и было. Фонарщики зажигали каждый городской фонарь. Сегодня для контроля включения уличных фонарей существует шкаф управления освещением в автоматическом или ручном режиме. Это устройство позволяет в один миг включить все светильники на городской магистрали.

  •

    Главная / Низковольтные комплектные устройства

    Шкаф уличного освещения серии И710

    Шкаф уличного освещения серии И710
    • Шкаф уличного освещения серии И710
    • Шкаф уличного освещения серии И710
    • Шкаф уличного освещения серии И710


    Описание

    Технические характеристики

    Файлы для скачивания
    Паспорт И710 [275 Kb]


    Описание

    Назначение:
    Назначением шкафов уличного освещения серии И710 является управление вечерним и ночным уличным освещением в населенных пунктах.  Управление освещением посредством шкафов И710 может быть выполнено как с помощью местного управления, так и управления с диспетчерского пульта городских сетей.

    Область и условия применения:
    Для щита И-710 предусмотрена установка на открытом воздухе.
    Устройство предназначено для эксплуатации в следующих условиях:
     • Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89: У3.1 и УХЛ4.
     • Высота установки над уровнем моря до 2000м.
    Конструктивное исполнение.
    По сути - шкафы И-710 являются аналогом шкафов ШУУО, схема которых адаптирована под требования коммунальных предприятий электросетей внешнего освещения.


    Конструктивное исполнение:
    Корпус шкафа И710 представляет собой сварную металлоконструкцию шкафов напольного исполнения. Внутри шкафа расположена монтажная панель, на которой установлена необходимая аппаратура. Конструктивно ввод кабелей и проводов в шкаф предусмотрен в нижнем отсеке. Возможность выполнить ввод в верхней части шкафа, реализуется только по требованию покупателя.
    Существует возможность производства шкафов И710 на основе автовыключателей, которые могут быть установлены взамен  рубильников и традиционных предохранителей, эта возможность так же реализуется только по требованию заказчика. Шкаф уличного освещения И710 может быть включенным в схему телемеханического регулирования.

    Комплект поставки:
    В комплект поставки входят:
     • изделие в комплектации, согласно заказа;
     • ключ на каждый тип замка по - 1 шт;
     • паспорт и руководство по эксплуатации - 1шт;
     • сертификат соответствия (копия) – 1шт.

    По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

    Структура условного обозначения:


    Схемы электрические для шкафов И-710 предоставляются заказчиком и могут меняться в зависимости от проекта.





    Технические характеристики

    Номинальное напряжение 380 В
    Номинальный ток 250 А
    Степень защиты, создаваемая оболочкой IP54
