Пункты распределительные серии ПР

Описание Технические характеристики Файлы для скачивания   Паспорт ПР [275 Kb]

Назначение:
Назначением пунктов распределительных (ПР) является распределение электрической энергии напряжением до 660 В в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, защита отходящих электролиний от перегрузок и токов КЗ, для нечастых (до 3-х включений в час) оперативных включений и отключений электроцепей, также возможно осуществление пусков асинхронных двигателей.

Область и условия применения:
Шкафы ПР могут применяться на жилых, промышленных, бытовых и общественных объектах где допускается одностороннее обслуживание объектов.
Устройство предназначено для эксплуатации в следующих условиях:
 • Температура воздуха от -5 до +400С;
 • Высота установки над уровнем моря до 2000 м;
 • Окружающая среда не является взрывоопасной, в ней отсутствуют агрессивные газы или пары, разрушающих металлы и изоляцию, токопроводящая пыль;
 • Ударный ток короткого замыкания до10 кА.

Конструктивное исполнение:

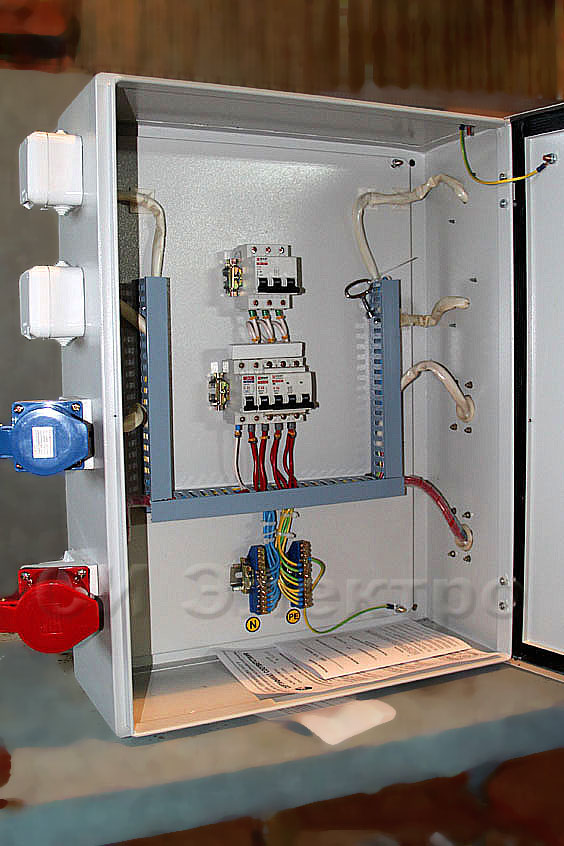

Пункты распределительные ПР состоят из корпуса, представляющего собой сварную металлоконструкцию, и коммутационно-защитной аппаратуры. Подключение линии электропитания производится либо к вводному выключателю, либо же к вводным спецзажимам. Групповые линии вывода подключаются к соответствующим автоматическим выключателям.
Внутри пунктов распределительных ПР расположены нулевая рабочая N и защитная PE шины.
Степень защиты обеспечиваемая пунктами распределительными ПР - IP31 и IP54. Для возможности обеспечения требуемой степени защиты оболочки IP 54, конструкцией пунктов распределительных ПР предусмотрен ввод и вывод электролиний, питающей и отходящей, посредством сальников. Ввод и вывод возможен в любой комбинации, как снизу, так и сверху.
Выбор габаритные размеры шкафов ПР зависит от номера используемой схемы (от номинального тока, от типа и количества установленных автоматических выключателей).
Пункты распределительные ПР изготавливаются, в зависимости от способа установки, в навесном, напольном или утопленном (встроенном в нишу) исполнениях.
Пункты могут изготавливаться для применения с системами заземления TN-S, TN-C, TN-C-S по ГОСТ 30331.2/ГОСТ Р 50571.1.2.

Комплект поставки:
В комплект поставки входят:
 • изделие в комплектации, согласно заказа;
 • ключ на каждый тип замка по - 1 шт;
 • паспорт и руководство по эксплуатации - 1шт;
 • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Схемы электрические на шкафы ПР предоставляются заказчиком и могут меняться в зависимости от проекта.
