Корпуса ВРУ-3

Описание Технические характеристики Связанные статьи   Металлокорпуса для электрических щитов

Назначение:
Каркасы ВРУ-3 предназначены для сборки вводно-распределительных устройств обеспечивающих функцию ввода электроэнергии, ее учета и распределения, а также защиты сетей от токов перегрузки и короткого замыкания.
Общие характеристики
 • Номинальный ток до 630А
 • Номинальное напряжение до 400В
 • Степень защиты IP31/54
 • Климатическое исполнение УХЛ4
 • Покрытие эпоксидно-полиэфирное
 • Цвет RAL 7035; RAL 7032

Особенности конструкции:
Шкафы ВРУ-3 представляют собой конструкцию из сложных профилей полученных холодным деформированием и соединенных путем сварки. Шкафы электрические распределительные обладают отличной жесткостью и прочностью на все виды нагрузок. Шкафы полностью соответствуют требованиям ГОСТ, хорошо противостоят динамическим нагрузкам, подходят для установки на сейсмически неустойчивых объектах.

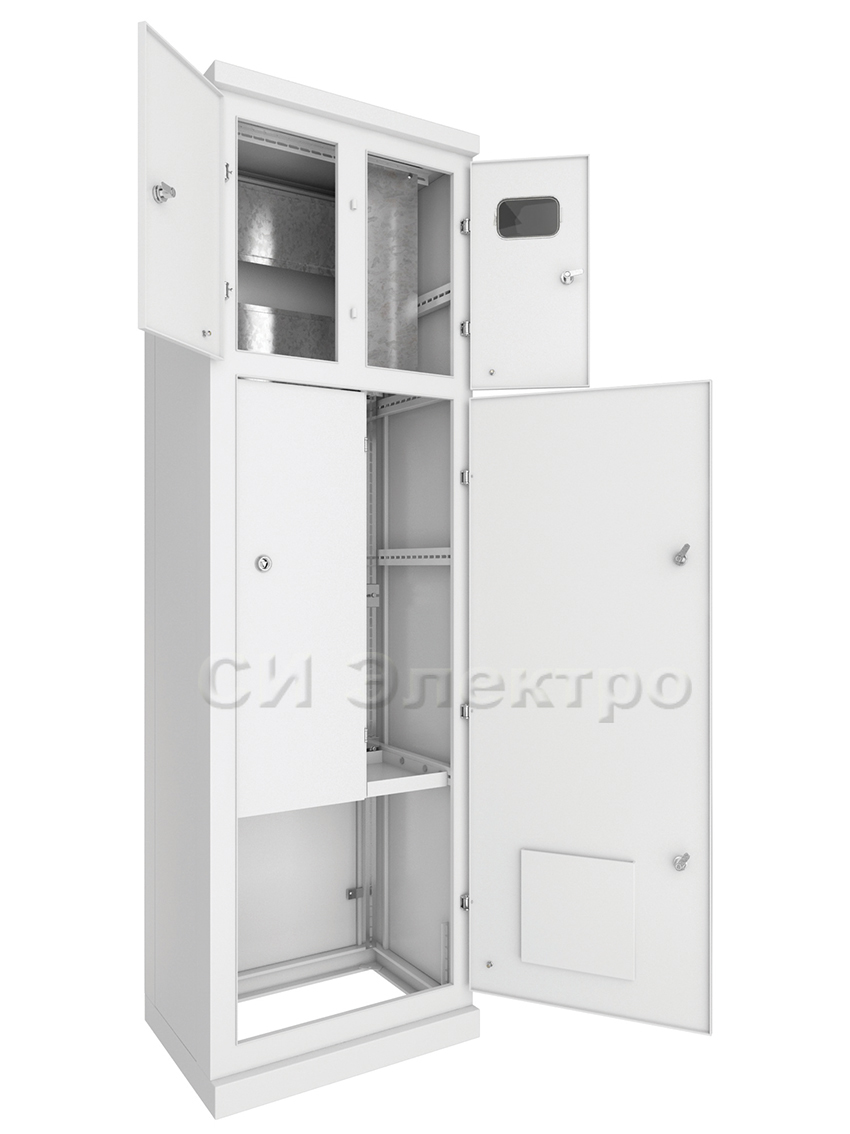

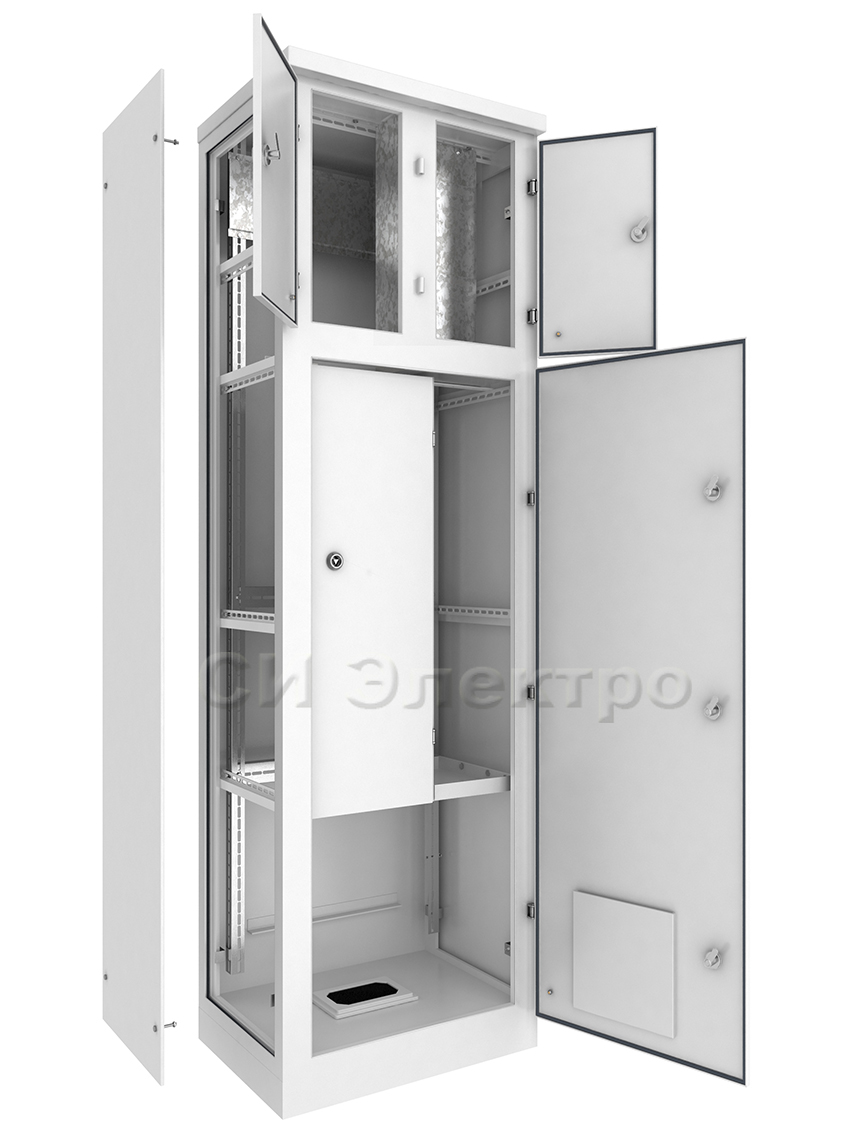

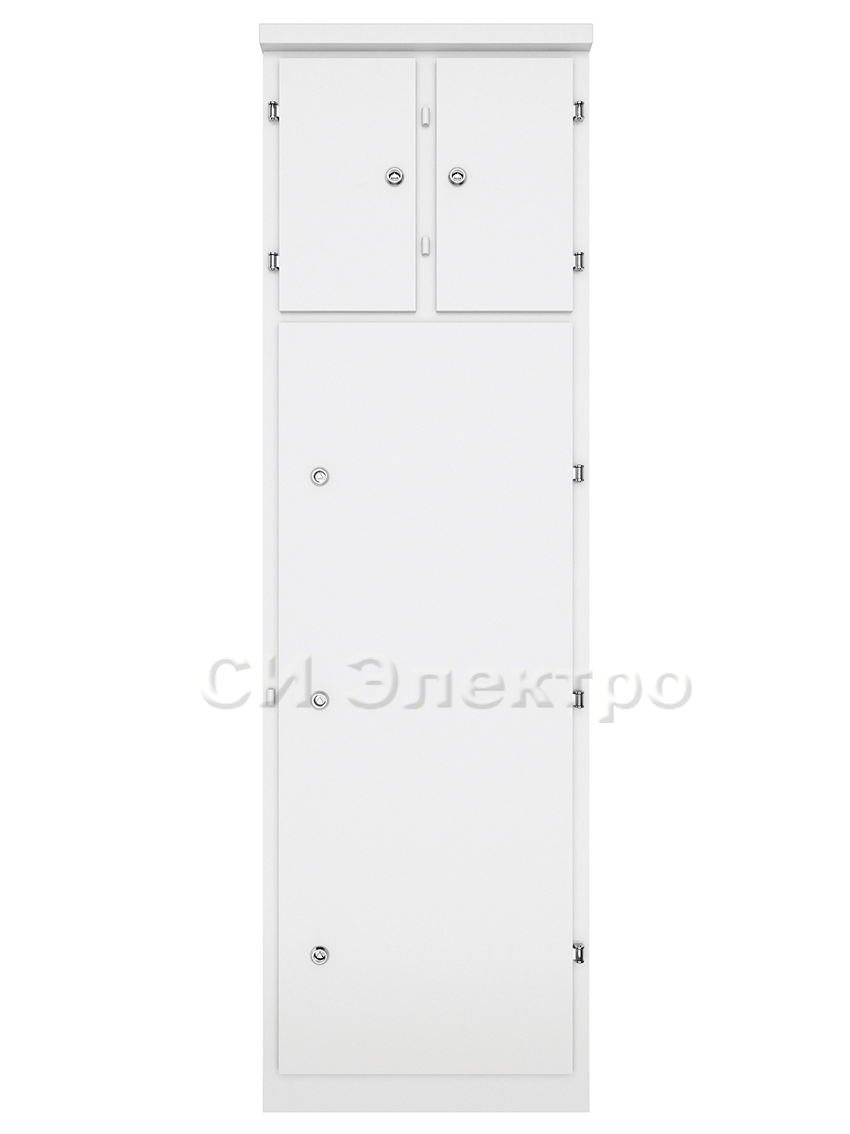

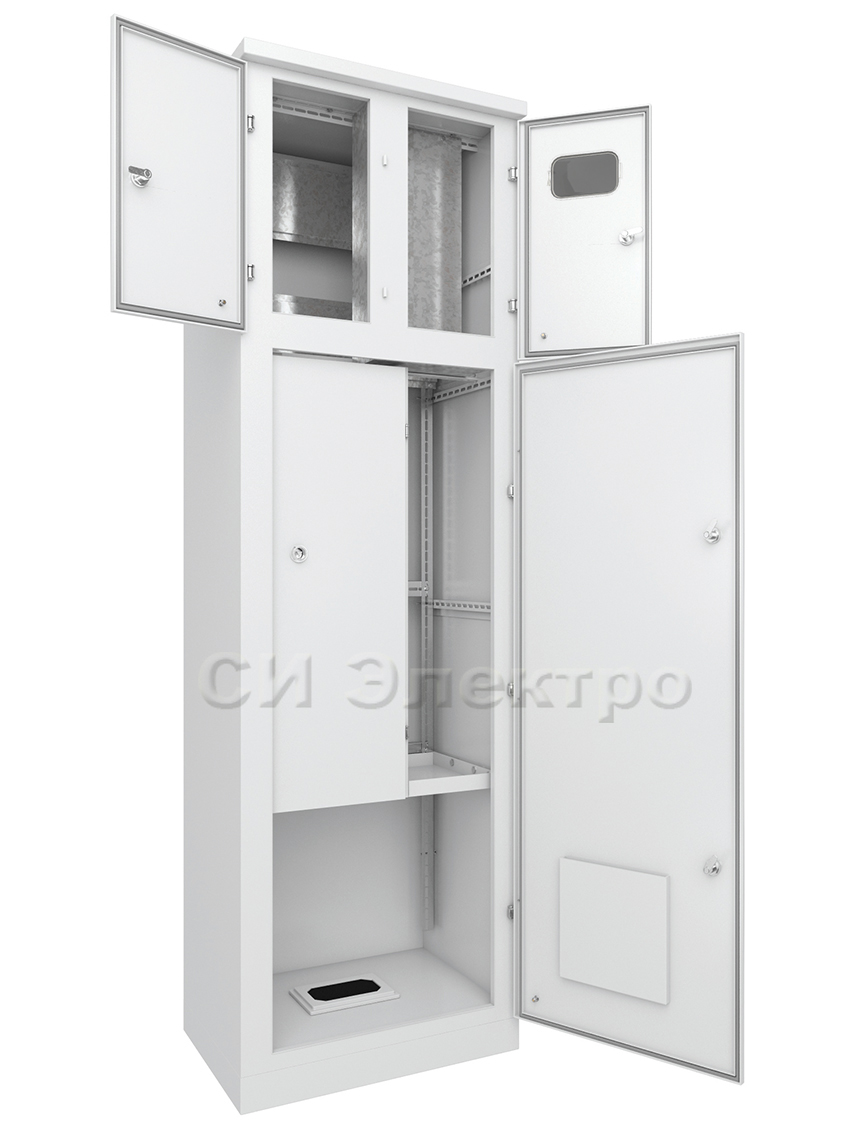

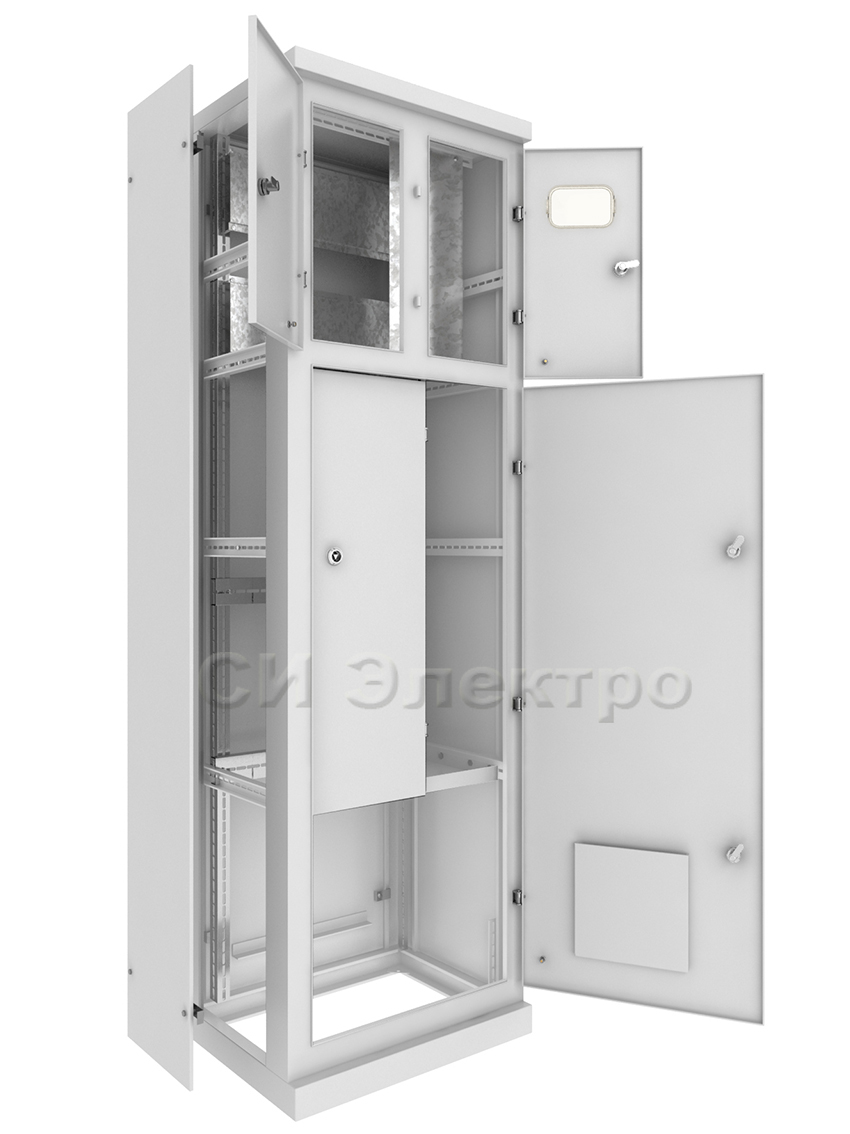

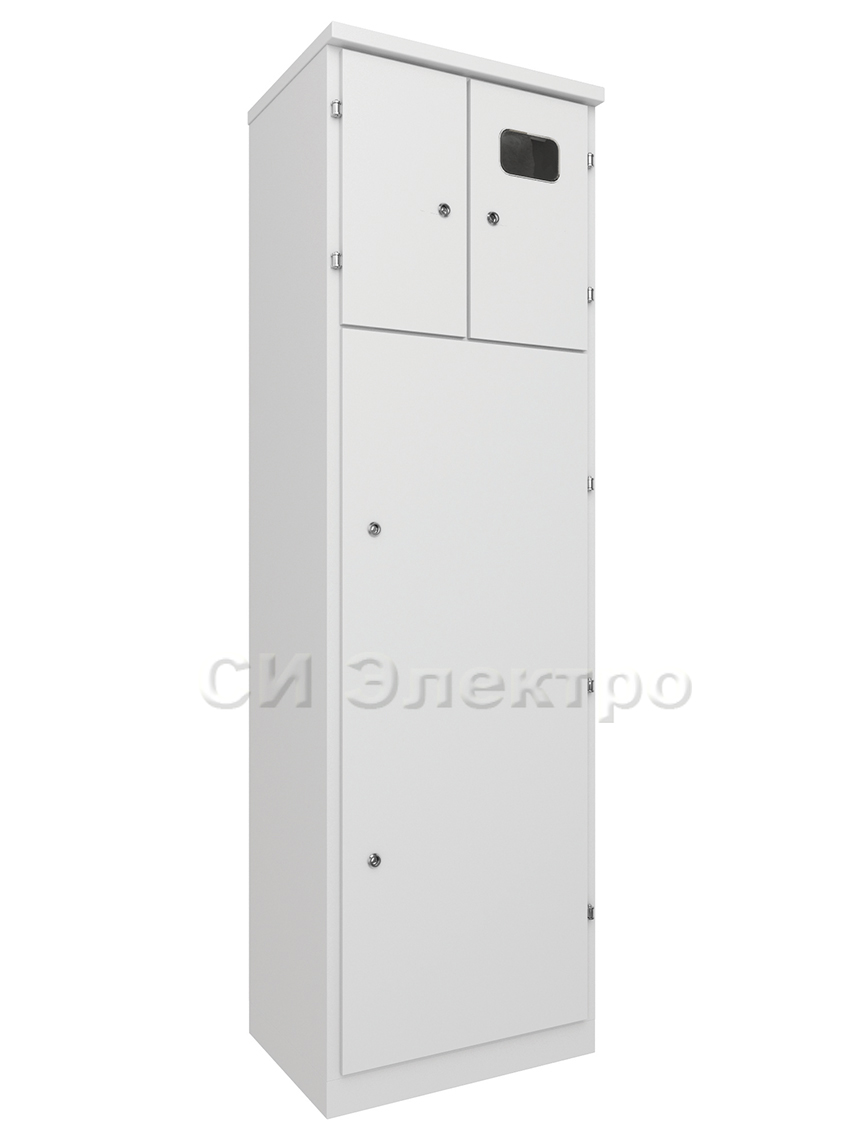

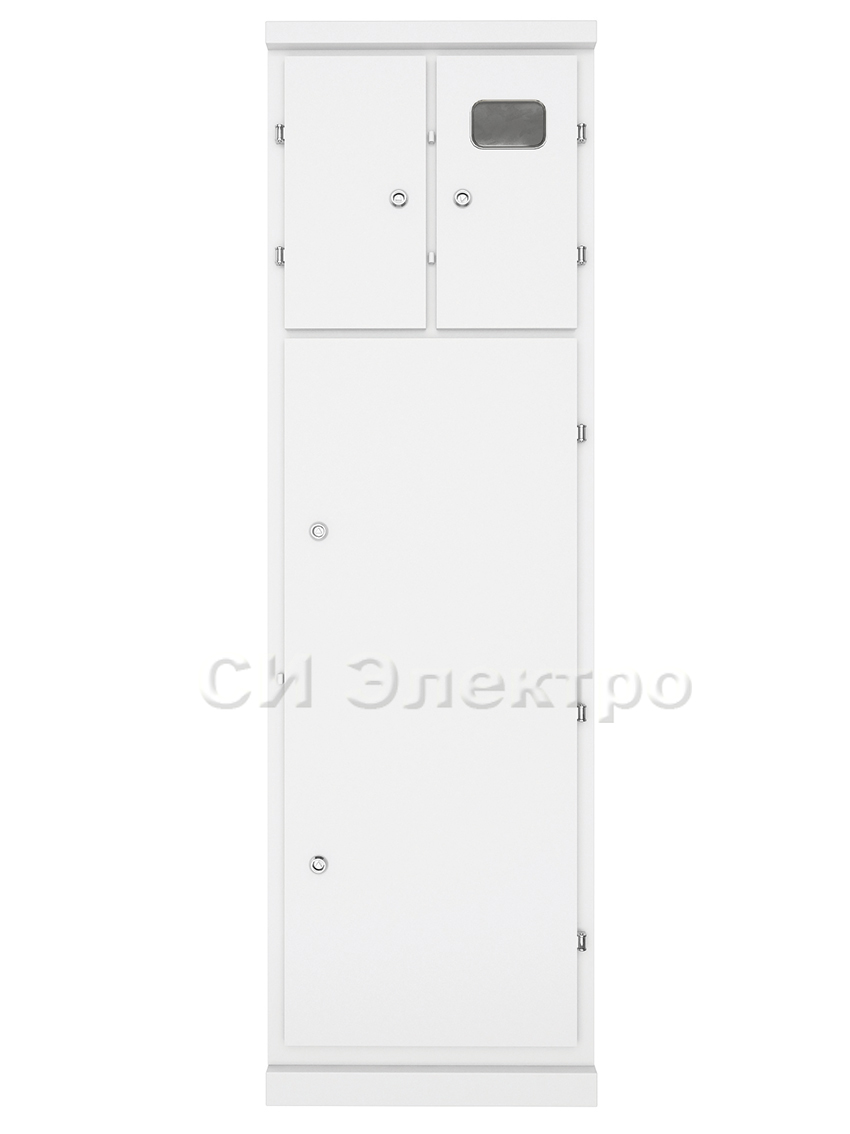

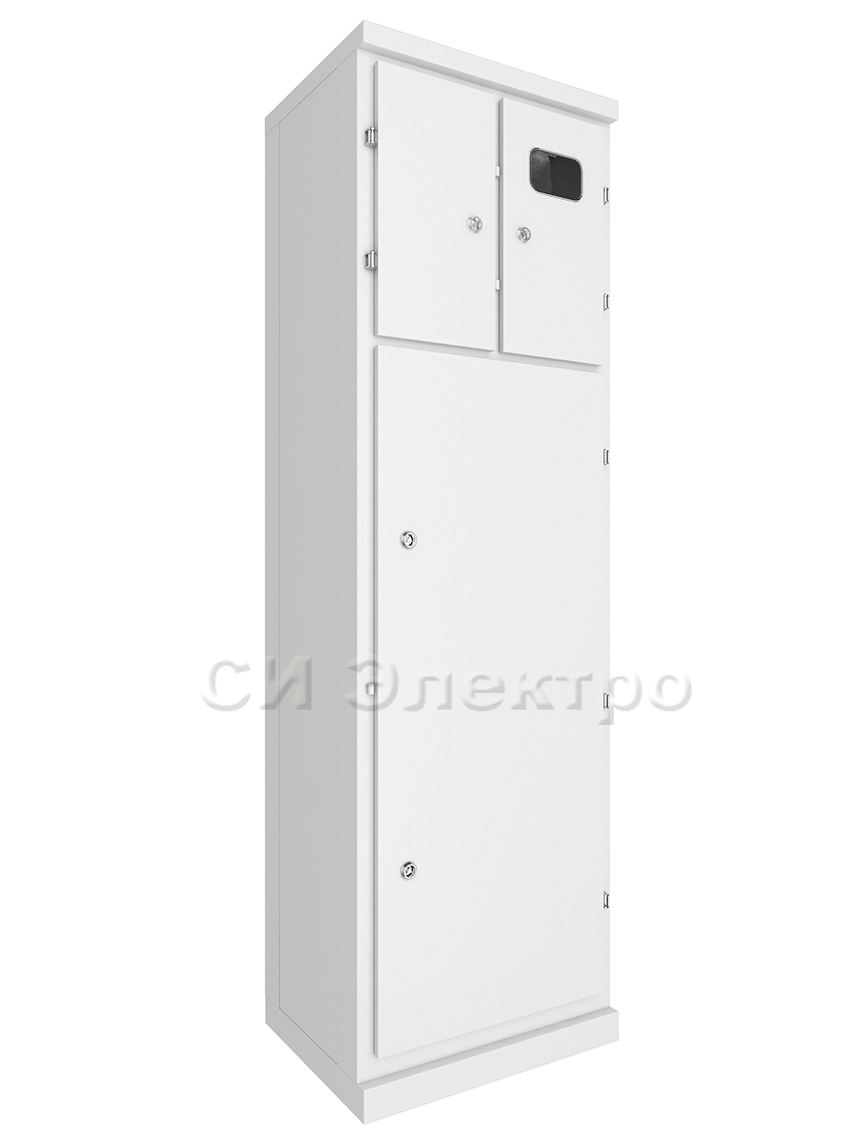

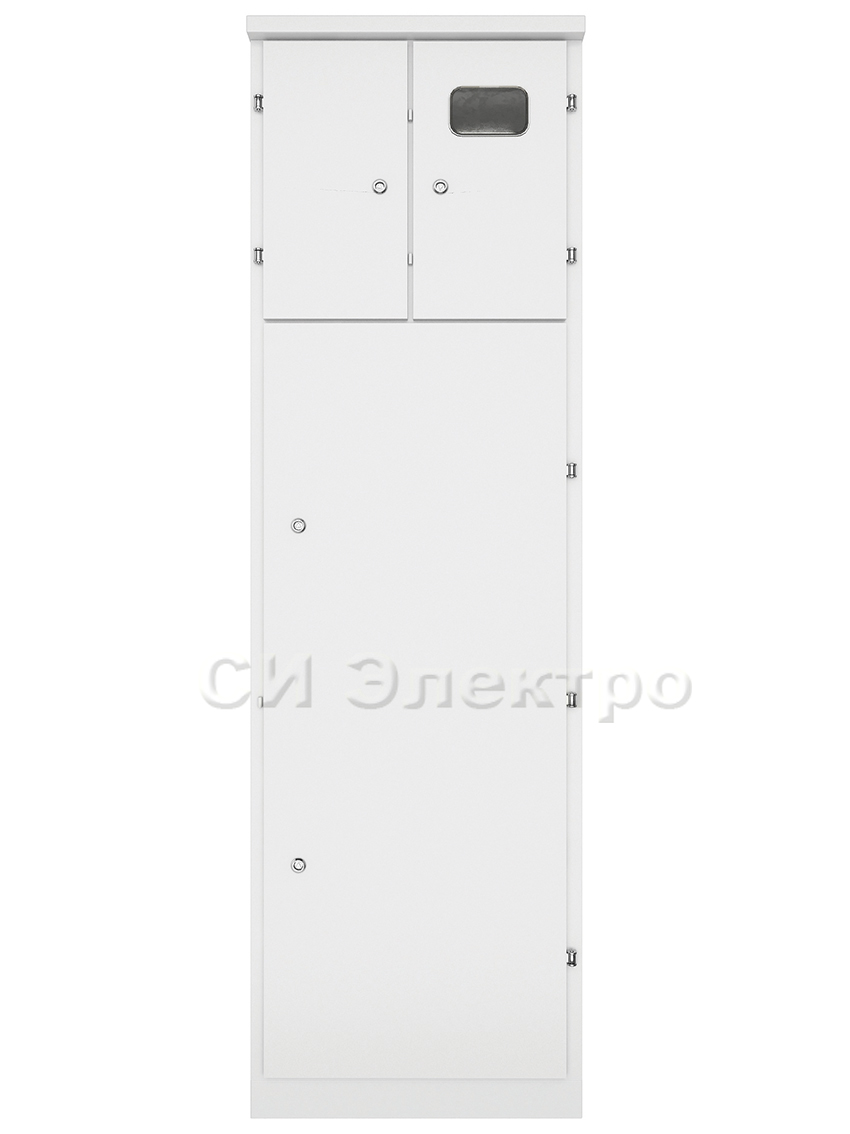

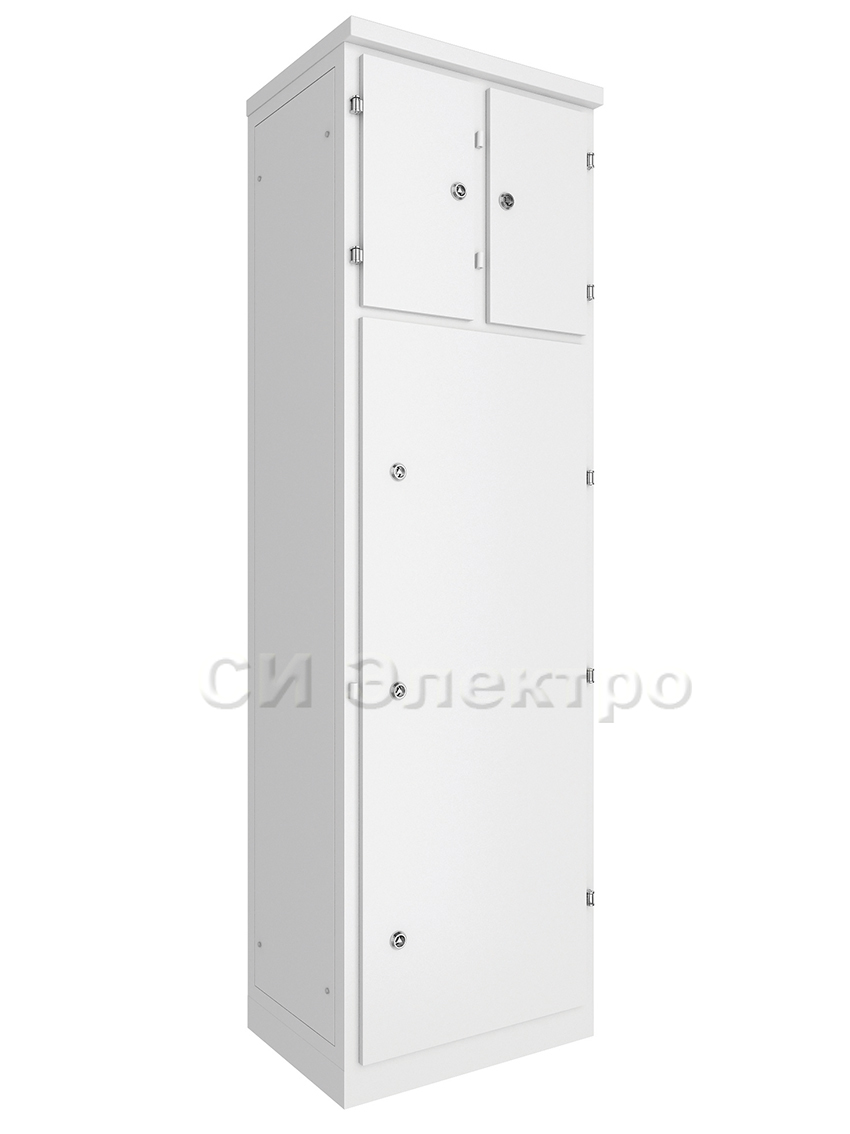

Корпус выпускается в напольном исполнении. Толщина металла корпуса – от 1,2 до 2,0мм. Корпус шкафа ВРУ-3 состоит из жёстко сваренного каркаса с направляющими для крепления монтажных панелей. На каркас последовательно крепятся дверь, задняя стенка и (при необходимости) боковые панели. Каркас ВРУ-3 имеет отдельные отсеки для размещения трансформаторов тока, счетчика электроэнергии и рубильника. Для крепления дверей используются износостойкие, не подверженные коррозии и не требующие смазки латунные петли. Конструкция петель имеет малый габаритный размер, эстетичный внешний вид.

Основные преимущества:
 1. Размещение трансформаторов тока, электросчетчика и рубильника в отдельных отсеках, обеспечивает соответствие шкафа ГОСТ Р51321-1-2000 и ГОСТ Р51732-2001.
 2. Трансформаторы пока и электросчетчик отделены друг от друга и от силовой части.
 3. Расположение рубильника в запирающемся отсеке силовой части обеспечивает защиту обслуживающего персонала от поражения электрическим током.
 4. Конструкция корпуса позволяет собирать на своей основе любой вид НКУ от вводно-учетных до распределительных панелей.
 5. Боковые панели не входят в комплект поставки, что позволяет сэкономить средства при установке шкафов в линейку.

Комплект поставки:
•Каркас
•Задняя стенка
•Дверь – 4 шт.
•Панель под плавкие вставки 130х420 мм - 1 шт.
•Панель под счётчик 537х270 мм - 1шт.
•Панель под трансформаторы тока 100х600 мм - 2 шт.
•Монтажная панель перфорированная 50х420мм – 1шт.
•Вертикальный монтажный уголок – 2шт.
•Панель для крепления кабельных вводов 50х620мм – 1шт.

На корпус шкафа ВРУ-3 со степенью защиты IP31 боковые панели не входят в стандартный комплект поставки и заказываются дополнительно.
