    Выбор квартирного распределительного щита: тонкости и нюансы

    Поиск статьи по словам:

    Металлокорпуса
    Монтаж оборудования
    Электросчетчик
    Производство щитового оборудования
    Проектирование
    Щитовое оборудование

    09.12.2015

    Электрический щит является многокомпозитным составным устройством, обеспечивающим распределение электрического потока, учет потребляемой энергии, а также защиту аппаратов, подключенных к сети, от перепадов напряжения. В настоящее время предлагается огромное количество щитовых систем, предназначенных как для малых, частных помещений, так и для многоквартирных комплексов.
    Сегодня мы поговорим о типах распределительных щитов, затронем их конструктивные особенности, исполнение, а также уделим внимание устройствам, наиболее часто устанавливаемым в щитовой.

    Размеры

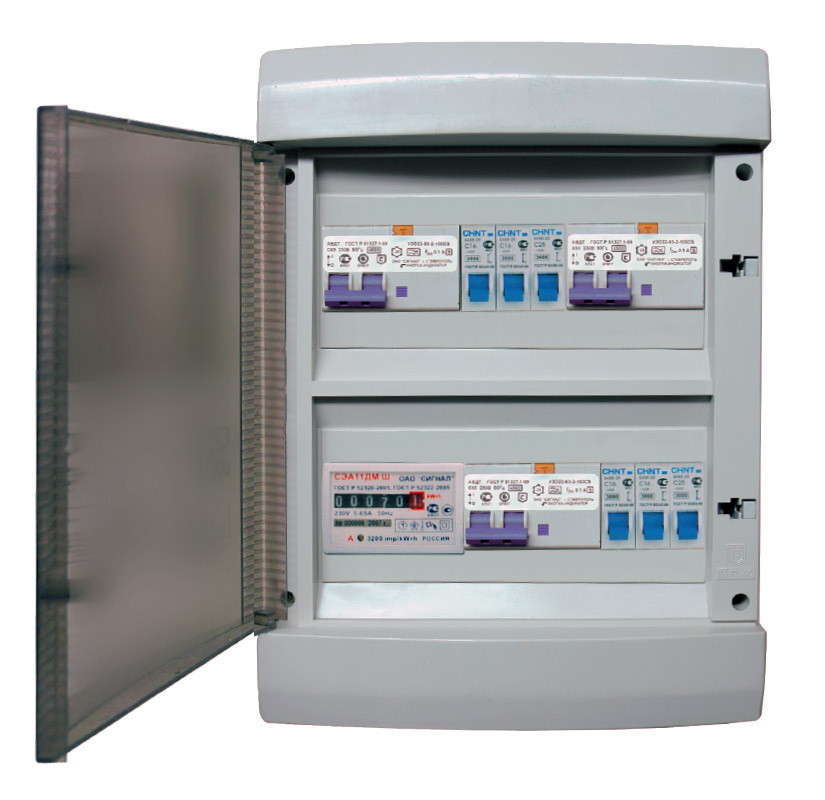

    Количество, а также тип устройств, установка которых предусмотрена во внутрищитовом пространстве, оказывает прямое влияние на габариты конструкции. Например, квартирный распределительный электрощит , оснащенный электронным счетчиком электрической энергии, автоматами и УЗО на 63А, имеет размеры 194х310х100 мм. Такая конструкция заключена в пластиковый корпус, оснащена полимерным защитным щитком.

    Этажный распределительный щит значительно крупнее. Он предусматривает установку нескольких приборов учета (стандартное исполнение подразумевает монтаж 4 счетчиков), а также комплекта защитного оборудования. В определенных моделях для прокладки шин отводится специальная ниша.Подбирая электрический щит, уделяйте внимание его комплектации: чем она богаче, тем более крупным будет изделие.

    Исполнение устройств

    Квартирный распределительный электрощит производится в двух исполнениях. Изделия могут быть предназначены для установки в специальную нишу (внутренние) либо для монтажа непосредственно на стену (наружные).

    При изготовлении корпусов могут применяться пластиковые и металлические элементы. Как правило, щитки с кожухом из пластика – это компактные устройства минимальной комплектации, предназначенные для распределения электроэнергии в небольшом помещении. Металлические щитки подразумевают установку значительного количества приборов и обладают жесткой защитной крышкой. При их производстве используется листовая сталь. Готовый продукт покрывается порошковой краской. Также в зависимости от установленных устройств электрический щит может быть однофазным либо трехфазным.

    Необходимо отметить, что щитки, не имеющие приборов учета, называют групповыми, а в случае, если счетчик (группа счетчиков) установлен, щит называют учетно-групповым.



    Установка оборудования

    На сегодняшний день производственными компаниями реализуются как укомплектованные, так и «пустые» электрические щиты.

    В первом случае покупателю предлагается изделие, уже оборудованное электроприборами (присутствуют счетчик, УЗО, автоматы и пр.), все, что остается, – установить его и выполнить подключение.

    Во втором случае предлагается пустой кожух, оснащенный посадочными местами для установки устройств. Электрик самостоятельно подбирает необходимое оборудование и впоследствии монтирует его (перед началом сборочных работ составляется электрическая схема). В подобном исполнении наиболее часто предлагается этажный распределительный щит. Устройства, предназначенные для внутриквартирной установки, как правило, уже оснащены всеми необходимыми приборами.

    Сертификация изделий

    В завершение хотелось бы уделить особое внимание вопросам качества. Электрический щит должен в полной мере соответствовать требованиям Государственного стандарта, комплектоваться сертификатами соответствия, паспортом, а также гарантийным талоном. Если конструкция уже оснащена приборами контроля и учета, на них также должна быть представлена вся необходимая документация.

    Следует помнить, что отсутствие данных бумаг может привести к значительным проблемам при сдаче щитка представителям энергетической компании. Более того, эксплуатировать продукцию, изготовленную с нарушениями нормативов, небезопасно – такой электрический щит может стать причиной пожара либо поражения током.
    К подбору электрооборудования необходимо подходить с должной ответственностью и вниманием, наилучшее решение – заручиться помощью компетентного специалиста. В таком случае удастся избежать значительного количества ошибок и нестыковок.
